火電廠鍋爐給水泵電機振動故障原因分析
1 前言
某發電公司一臺300MW機組的鍋爐給水泵，系沈陽水泵廠生產的CHTC 516S-2型泵，流量：573m3/h，揚程：2260m，額定最高轉速：5600r/min，配哈爾濱電機廠生產的YKS710-4型異步電動機，額定功率：5500KW，額定電壓：6000V，額定電流：631A，額定轉速：1491r/min，設備允許振動小于80mm。該給水泵組由給水泵、耦合器、電動機、前置泵聯成軸系，具有轉速與流量可調功能，其結構簡圖如下：
圖1:某發電公司#1機300MW給水泵電動機軸系簡圖
該電動機自2007年11月2日運行中軸承振動突然增大后，雖經多次從機械方面：檢查對輪連接中心、軸瓦、端蓋支承剛度進行調整處理，電動機振動仍然超標。
2 設備振動特點
2.1 試驗工況
2.1.1 給水泵電動機單轉試驗：電動機電流：180A，電動機為定速1498 r/min。
2.1.2 給水泵變轉速（負荷）試驗工況見表1。

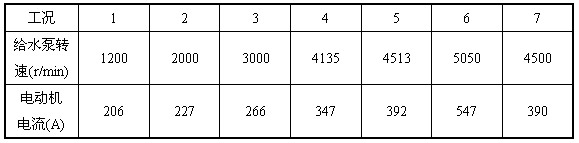

表1. 給水泵變轉速試驗工況
2.2 設備振動概況
2.2.1 單轉電動機最大振動15
m，測量振動數據見表2。
2.2.2 振動最大的測點在電動機兩端軸承,相鄰的設備耦合器和前置泵軸承振動均在30m以下；
[$page] 2.2.3 電動機基礎振動始終很小（10m左右）。

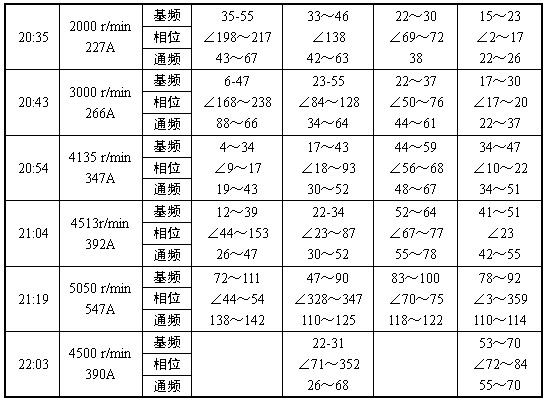

表2.某臺300MW機組#1C給水泵電動機振動試驗數據 單位：m∠°
注：振動幅值單位：微米，振動相位單位：度
2.2.4 在給水泵轉速升到5050r/min工況時，電動機振動顯著增大，電動機內部出現周期性異音，異音周期與振動波動周期同步。
2.2.5 現場記錄表明，隨著運行時間增長，電動機啟動電流逐漸增大，見表3。
表3電動機4次啟動電流參數測量統計
2.3 振動頻譜分析和相位特征
2.3.1 電動機兩端軸承振動以基頻為主，水平方向振動存在一定量的2X分量。以泵轉速5050r/min工況下耦合器端軸承振動為例：Σ：110～125m ，1X：44～70m ，2X：30m，垂直方向振動幾乎沒有倍頻振動分量。
2.3.2 軸承振動幅值和相位不穩定,有較大波動量。特別是基頻振幅，最大波動幅值47～90m；最大相位波動量44°～153°。
2.3.3 隨著給水泵轉速增加電動機耦合器端軸承振動相位變化很大,垂直振動由52m/214°變至92m/50°；水平振動從23
height=11>m /140°變至88m/0°。
2.3.4 給水泵轉速升、降轉速至4500r/min工況下，振動存在較大差別，以前置泵端軸承振動為例：升速時42～55m/23°，降速時55～67m/84°。
3 振動原因分析
3.1 查現場記錄發現在電動機振動增大時，相鄰的設備耦合器和前置泵振動始終很小，可以確定為電動機自身的設備缺陷；
3.2 電動機基礎振動不大，而且基本穩定，可以排除電動機支承因素影響振動；
3.3 電動機定子本體振幅小于軸承振幅，定子最大振幅不超過30m，振動成分以基頻為主，可以排除電動機定子因素；
3.4 鑒于電動機轉速為定速，電動機單轉時振動小于20m，可排除電動機轉子不平衡因素；
3.5 唯獨不能排除電動機轉子電氣方面的故障。在給水泵升、降轉速4500r/min工況下，振動存在較大差別，表明電動機轉子隨著工作電流與功率參數，存在逐漸惡化現象。
4 電動機檢查
[$page] 根據以上分析，決定對電動機解體檢查，轉子抽出后發現轉子耦合器端存在局部過熱現象（圖2），耦合器端綁扎端部籠條玻璃絲布有鼓包現象，打開玻璃絲布再進一步檢查。發現耦合器端47根籠條中就有32根斷裂或脫焊（圖3），前置泵端也有20多根斷裂。

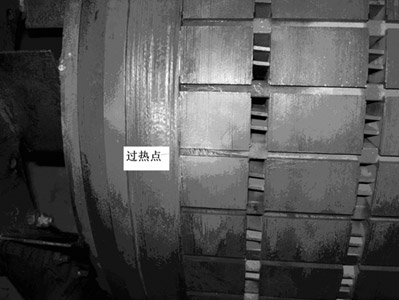

圖2 轉子出現局部過熱現象

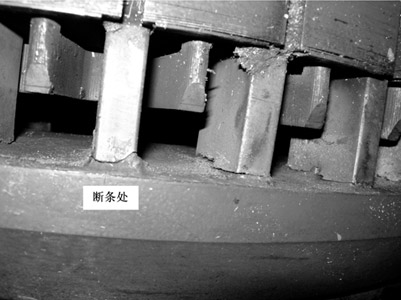

圖3 籠條斷裂或脫焊
5 電動機轉子鼠籠斷條故障振動機理
一般三相異步電動機啟動電流是額定空載電流的5～10倍，考慮到該三相異步電動機為鼠籠結構設計。其額定工作電流631A，電動機單轉工作電流180A，泵組啟動電流由908.8A升至2316A。當電動機轉子籠條反復承受啟動電流瞬間過載力矩沖擊，極容易疲勞斷裂。一旦出現某根斷條現象，將導致轉子出現電流短路環，一是電磁力的不對稱，二是斷裂處發熱轉子產生熱變形。加劇故障惡化與衍深。由于電動機轉子的熱變形引起的撓度變化可近似由下式計算
式中：L－轉子本體長度，mm;
α－金屬的線脹系數，約為
－轉子截面的溫差, ℃
－軸的撓曲半徑, mm
d 轉子本體部分的直徑，mm。
用上面公式計算轉子表面溫度差1℃，該電動機轉子將產生熱撓曲約0.01 mm，如果依據溫差大于3℃，計算不平衡離心力約為轉子重量的10％，轉子重量按1000kg計算，就產生100kg不平衡離心力。
根據上面公式，斷條后在斷裂處發熱引起溫差,就會產生轉子熱彎曲與熱不平衡，影響設備振動。
6 結束語
該給水泵電機振動原因是轉子籠條斷裂引起。當轉子存在斷條故障缺陷時，一是電動機振動逐漸惡化；二是電動機起動電流增大；三是隨泵組轉速或電動機功率增加而明顯加劇振動超標現象，嚴重時發生異音故障。
