進口直流電機大修工藝方案

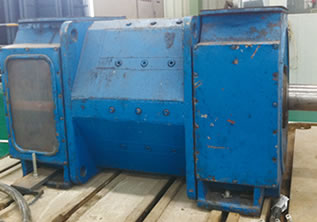

550KW進口電機
機車牽引電動輪在戶外工作季節的日溫差大，運行環境惡劣，且要求耐振動、耐腐蝕。耐潮濕，因此，對電機的絕緣要求特高。另牽引直流電動機要求過載力矩大，調速范圍廣，對過電壓的承受和匝間絕緣要求特高。連細節的工藝，如換向器和升高片的焊接都有特殊要求，總之對牽引電機修復要求苛刻，每一細小環節均需經驗老道的專家、工程師把關，因此對此類電機的修復除裝備精良，還必須具有科學、慎重的工藝方案，才能滿足此類電機的特殊要求。
一、直流電動輪:550KW 1000伏 2750轉／分
二、維修方案
2.1匝間絕緣、銅線；采用聚酰亞胺一氟46復合薄膜銅扁線(美國杜邦公司進口聚硒亞胺薄膜)該線是用聚酰亞胺薄膜單石涂上一層氟化乙丙稀(F46)、0．05厚。以單層或雙層疊包絕緣后僅0．068毫米。耐溫達220℃。
2.2對地絕緣
1)采用以聚酰胺纖維(N)紙和聚酰亞胺薄膜(N)的復合制品，半疊包聚酰亞胺薄膜3-4層，外層半疊包一層聚芳纖維聚酰胺薄膜復合胺(NH)6650或NomcxM。
2)槽絕緣用雙五聚芳(砜)纖維紙和聚酰亞胺薄膜復合材料(NHN)作襯墊(系德國AEG公司生產的諾梅克斯復合絕緣材料)，這種絕緣耐熱性強可長期工作在200~c左右且電性能好，機械強度高，化學性穩定，可耐酸、耐堿、耐幅射，阻燃，相容性好。受潮后性能無大變化，而厚度很薄。
三、綁扎
3.1機械緊固鋼絲箍，用非磁性鋼絲，拉力100kg，每60度設一固定片，鋼絲箍下墊一層云母(柔軟)板和一層有機硅層床板，箍完焊接固定。
四、槽楔、墊條、換向器的支架絕緣，采用340或350層壓板或5252、5151云母板。
五、真空壓力浸漆(VP）
采用MICALASTIC絕緣工藝，VPI真空壓力無溶劑浸漆，工作壓力0．7Mpa真空度40pa。
六、烘焙
烘焙采用真空熱風循環旋轉設備(VDH)系列全自動電腦監控系統。
七、換向器車削，同時校軸伸、二軸承檔和換向器的跳動度，以及二軸承檔配合公差。換向器下刻、倒角。測換向器片間電阻值，38片處片間電阻值，對鐵芯絕緣電阻值。
八、焊接及嵌線工藝
1)換向器升高片焊接，采用隋性氣體保護的氬弧焊接。
2)嵌線過程從整流子一邊和對邊以NOmcxM為基體的襯墊開始，接著放均壓線，嵌以H級絕緣填料后放置襯墊NOmaxM作為整流子端電樞線圈的基底。這些絕緣可在200℃下烘烤，保證線圈有徑向和軸向受力時有良好的強度。這些操作(在下線和整流子升高片的焊接中)不能有任何斷裂，并在真空壓力下完整的浸漬無溶劑H級絕緣漆，經200℃／80小時烘焙，使樹脂完全聚合凝結?？杀ＷC電壓1800伏、 7噸重的單電動機在機車上受振動沖擊和耐潮耐熱反復過載運行下有可靠的性能。
3)電機的主樞和補償繞組
采用和電樞線圈相同的鋼線和匝間絕緣。線圈外部包匝Sanaica玻璃絲作絕緣并用無溶劑漆在真空壓力下浸漬。在200℃烘干60小時。
九、試驗：按GB剛1-89直流電機試驗方法進行滿負載試驗和其他試驗。
試驗包括：
1、絕緣電阻2、直流電阻 3、空載轉速及校正中心位置
4、負載試驗(火花<1*1／2級) 5、過載試驗 6、溫升試驗
7、耐壓試驗 8、匝間耐壓(1．3Ue和匝間脈沖儀2．5Ue+2000V)
9、超速 1．2Umax
其他軸承更換、動平衡校驗、定轉子清洗、車整流子、拉槽，倒角、換炭刷等。
參考資料：
1、法國高速牽引電動機的設計與制造。
2、轉子線圈的氬弧焊。 《中小型電機1989》
3、沙漠電機H級絕緣結構。 《電機技術》
4、幾種進口F級電機絕緣結構。
5、國產VPI設備整浸試驗。 《中小型電機》
6、無溶劑漆的研究與應用。
7、電鏟電機的絕緣結構。 《電機技術》
歡迎來函來電索取GE776KSI型電動輪總成技術條件、詳細圖紙及合同報價資料。
機車牽引直流電機保養維護詳情敬請參閱本公司投資達300萬元，集蒸氣清洗、真空浸漆，真空烘焙全套專用設備推廣介紹。
 |
 |

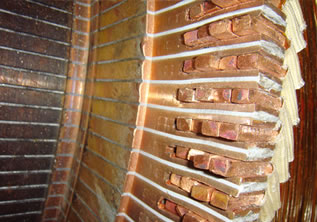

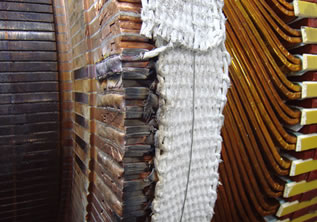

| 采用聚酰亞胺-氟46復合薄膜銅扁線公司進口聚酰亞胺薄膜片） | 換向器升高片焊接，采用隋性，氣體氬氣保護的氬弧焊接 |
 |
 |

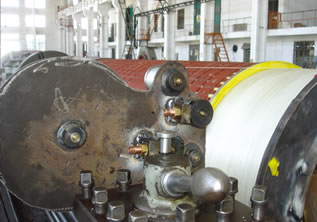

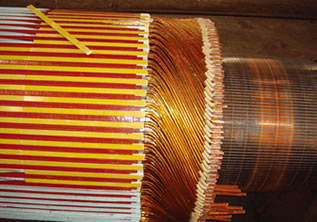

| 在整流子升高片間開槽安放電樞線圈 | 正在用測力打箍機在車床上用環氧無緯帶端部緊箍電樞 |
