大型異步鼠籠式電機轉子斷條改造新工藝

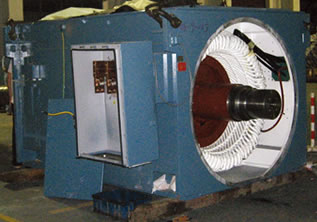

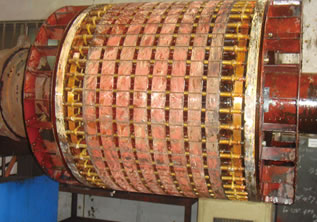

日本BDT-W-8P/2700KW大型交流電機轉子斷條修好后
一、轉子鼠籠條通常斷條原因：
1、電機在起動時，轉子的槽漏坑在槽高位上是不均勻的，越是接近槽底槽漏坑越大，因此將很高的起動電流擠向?qū)l的上部，使導條的上部產生電熱損耗，引起發熱，以致造成導條上下溫度嚴重不均，當導條彎曲變形受到不完全約束時，在導條末端就要引起應力。
2、電機在起動時，轉子導條電流很大，該電流會產生一個將導條推向槽底的電磁力，而電機在起動接近結束時，這時導條受到向上的離心力。
3、制造或修復焊接時溫度時間控制不均勻，熱應力不均勻造成應力大的籠條拉斷。
二、轉子鼠籠條斷裂修理方案：
根據以上分析鼠籠條斷條原因，結合本公司工程技術人員歷年來的理論實踐，總結出一整套修復各類電機鼠籠條的成熟技術工藝。因此我們將矩型鼠籠條改造成復合矩型鼠籠條，將深槽或雙鼠籠條改造為懸空導條，兩頭略細于中間，形如扁擔，其工藝按力學推算，扁擔挑重不易斷裂，其原因即為其材質的柔性和結構力點分布均勻，兩頭略細于中間。籠條材質采用合金紫銅，在高溫運行中不易裂斷，其材質強度頭略細于中間部位?；\條材質采用合金紫銅，在高溫運行中不易裂斷，其材質強度遠遠高于普通紫銅。端環采用合金紫銅材料鍛打件45％銀銅整體中頻焊接。
三、轉子鼠籠條修理改造工藝：
1、拆除風葉。
2、將護環加熱后拆除。
3、機加工拆除導條和端環。
4、測量鐵芯槽型尺寸，設計導條尺寸。
5、按設計尺寸訂購合金紫銅導條。
6、導條機加工(根據測量尺寸設計加工尺寸)。
7、控制導條與端環焊接溫度和時間，采用45％銀銅整體中頻焊接。
8、動平衡校正不大于5g。
9、超速試驗，1800轉／分一分鐘，測振動值≤0．03mm。
根據用戶要求，承接原鋁鼠籠條斷裂，重新離心澆鑄鋁鼠籠條業務或改鑄鋁改造為深槽梯形籠條或組命籠條及扁擔型籠條。
 |
 |
| 在籠條下部打入楔形鋼條，以緊固籠條 | 將新籠條頭部開槽鉆心裂紋園孔 |
 |
 |

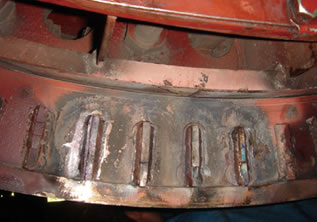

| 將短路環銑出長方形槽 | 短路環與籠條發熱使鐵心發熱變黒 |
 |
 |
| 雙鼠籠轉子拆除上，下層籠條后重新打進新的下層紫銅和上層黃銅籠條 | |
 |
 |
| 采用浸漬過環氧樹脂的滌綸繩將雙鼠籠條端部,正在作動平衡試驗，精度達到小于5g扎緊并用稀薄的環氧樹脂膠灌進全部籠條槽內。 | |
 |
 |

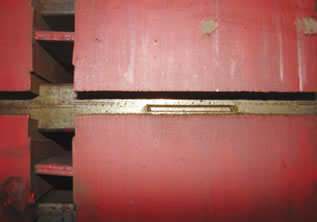

| 采用亞弧焊接工藝焊接籠條和短路環 | 在直線部位用楔形鋼條敲打籠條，使籠條漲緊在槽內，防止松動產生籠條 |
 |
 |

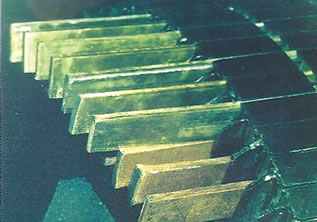

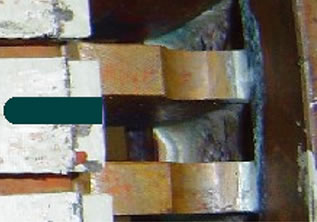

| 籠條加工成扁擔形 | 上大型車床對轉子表面進行車削加工 |
 |
 |

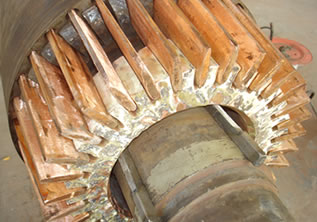

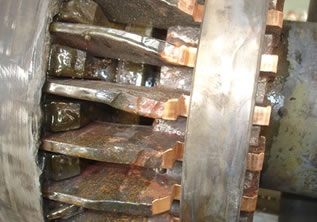

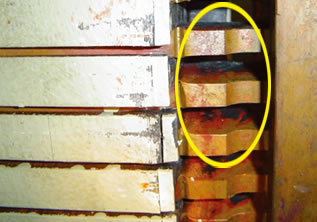

| 短路環加工成齒狀將籠條嵌裝在齒內,采用25%銀焊條焊接 |

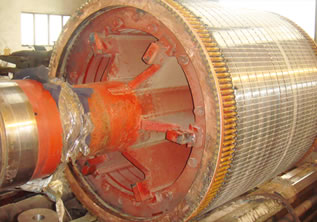

采用鋼質護環熱套在扁擔狀籠條 |
 |
 |
| 采用二種不同材質（黃銅和含銀紫銅）籠條可以消除籠條與短路環在電機啟動時大電流應力分布條件，防止籠條因大應力發生時產生斷條故障 | 短路環與籠條發熱導至轉子鐵心齒壓片斷裂掉出刮傷定子端部線圈 |
 |
 |

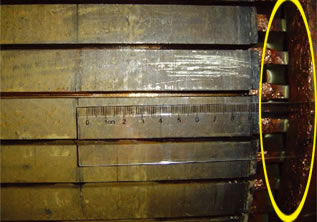

| 短路環與籠條接觸處發熱變黒 | |
|

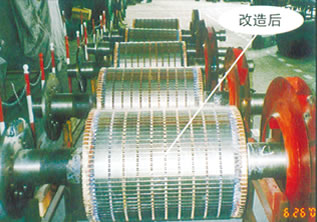

經改造后的轉子達新標準 | |
