火力發電廠循環水泵雙速節能改造分析
隨著電力體制改革的逐步深化，廠網分開和競價上網成為必然趨勢，發電廠改制為發電有限公司，成為獨立核算自負盈虧的經濟實體。面對這一新形勢，如何進一步深化發電廠的節能工作，是擺在每個節能工作者面前的課題。在市場經濟條件下，發電廠為了提高企業的經濟效益，積極參與發電市場競爭，綜合發電成本是企業的競爭能力的主要指標。發電廠節能工作的主要目的就是降低企業的綜合發電成本，為企業獲取最大利潤。
循環水泵是電廠僅次于給水泵的耗電設備。循環水采用單元制供水的機組進行循環水泵的雙速改造，根據季節的變化采用靈活運行方式，即在夏季，雙泵高速運行；冬季，雙泵低速運行；春秋季，一泵高速、一泵低速的運行方式。這樣，既可以滿足不同季節循環水流量的要求，又可以在環境溫度較低的情況下起到節約廠用電、降低綜合發電成本的作用，冬夏溫差大，這項改造節能潛力很大。
某電廠四臺循環水泵電機改造后投入運行
一、循環水量應隨冷卻水溫和熱負荷的變化進行調整
循環水的作用是冷卻，簡稱冷卻水，旨在將排人凝汽器的熱量．帶走凝汽器熱負荷與循環水的關系式：
Qτ=Cwt×Cpt(t2TtlT) (1)式(1)中，Qτ為凝汽器熱負荷，kW；CvT為循環水流量，kg／s；CPT為循環水的平均溫度下的比熱容，kJ／(kg·℃)；t2T為凝汽器出口冷卻水溫度℃．t1T為凝汽器人口冷卻水溫度℃。
分析式(1)可知，假定凝汽器熱負荷和凝汽器出口冷卻水溫度是不變量，凝汽器人口冷卻水溫度越低，需要的冷卻水量越少；反之越多。假定凝汽器人口冷卻水溫度不變，凝汽器熱負荷越多，所需冷卻水量就越多；反之越少。對于純凝機組，冬季的循環水溫在10℃左右，夏季循環水溫在30℃左右，機組即使在相同負荷及工況下運行，所需的循環水量也是不同的。對于帶抽汽的凝汽式機組，是否帶抽汽運行及所帶抽汽量大小，凝汽器的熱負荷是不同的，相應所需的循環水量隨之改變。
二、傳統循環水流量調整方法的經濟性差
多數電廠在實際運行中，循環水泵出口門全開，用調整水泵運行臺數的方式來滿足不同水溫和熱負荷的需求，這使得循環水泵不能長期運行在高效區，遠離設汁工況運行效率偏低。采用改變水泵葉片角度的調整方法，但此法不能實現在運行中調節，長期使用后，調整叫片角度的裝置容易失靈。
三、循環水泵的雙速節能改造
3.1 重改變循環水泵轉速的原理
根據泵的相似定律，如果泵的相應尺寸相等(或?qū)ν慌_(tái)泵)，可以得出：
Q1／Q2=(n1／n2）2
H1/H2=(n1／n2)2
(2)N1/N2=(n1／n2)3
式(2)中，Q為泵流量；H為泵揚程；N為泵功率；n為泵轉速。
式(2)表明泵轉速改變時，性能參數之間的關系。假定轉速變化時，相似工況點的效率相等，可以根據泵轉速變化畫出水泵通用特性曲線，如圖1所示。
通過圖1可以看出，改變轉速，可以在泵效率不變的情況下，得到所要求的冷卻水參數，相應地降低廠用電的消耗，達到節能的目的。例如，在夏季，循環水泵在圖1中A點以600r／min運行，水泵效率為0．78，流量為105L／s；（378T/h）在冬季，由于循環水溫低，在相同熱負荷下，循環水泵在圖1中B點以500r／min運行，水泵效率不變，流量為80Us，由于流量減少，水泵的耗電降低，機組的廠用電量隨之減少。
3.2 改變泵轉速方法的比較分析
3.2.1增裝變速箱、液力偶合器和變頻調整裝置
此方法技術比較成熟，安全性較高，但這些設備自身有能量消耗；另外，占地面積大，使泵組結構復雜，檢修工作量大。
3.2.2更換水泵電機
更換水泵電機為雙速電機是好方法，技術成熟，安全性高，沒有多余的自身能量消耗；但這種方法的投資大。
3.2.3改變?cè)兴秒姍C(jī)的轉速
根據異步電動機的轉速關系式：
n=n1(1-s)=(60f1/p1)×(1S) (3)
式(3)中，s為電動機的轉差率f1為電機電源的頻率，Hz:p1為電機定子繞組的極對數。
由式(3)看出，改變異步電動機的轉速有3種辦法：
A.改變?cè)须妱?dòng)機的轉差率S。
B.改變?cè)须妱?dòng)機頻率f：以改變n1，即變頻調速。該方法在高壓電機上應用風險較大，維護成本高 。
C.改變電動機定子繞組的極對數P1，以改變定子旋轉磁場的轉速n1，即變極調速。要使定子繞組具有二種極對數，容易實現的辦法是用2套極對數不同的定子繞組，即極對數不同的雙繞組變極調速。顯然，這是一種投資較大的變極調速方法。另一種方法是只裝1套定子繞組，通過改變繞組端部聯線的連接方式來獲得兩種極對數，即單繞組變極調速方法。這是一種投資小見效快的方法，但是否對任何循環水泵電機都可行有待研究，并且這種方法難以進行動態轉速切換。
3.3 雙速循環水泵改造的技術經濟性
3.3.1節約用電可以最大限度地降低綜合發電成本
發電廠是能量轉換工廠，從熱力學分析看，經過鍋爐、汽輪機和發電機把燃料的化學能依次轉變?yōu)闊崮堋C(jī)械能和電能，能量在轉換過程中不可避免地存在各種損失，可用能逐步降低；但能量的價值卻逐步增加，熱能的能價大于煤的能價，而電能的能價大于熱能的能價。如發熱量為20MJ／kg的原煤價格為260元／t，其能價為0.0913元／MI；而價格為0.33元／(kW·h)的電能，其能價為0.0917Tr.／MJ。電煤能價比為7,即節約1MJ電能給企業帶來的效益相當于節約7MJ煤的能量。
因此，發電廠節能工作要抓住“同能不同價”的特點，因地制宜，最大限度地降低綜合發電成本。
3.3.2雙速循環水泵改造的經濟性
北方，一年四季分明。每年10月至次年5月，氣候寒冷，最低氣溫可達30℃；而每年510月，氣候溫暖，最高氣溫為+30℃。一年之中氣溫變化比較大、這是推廣雙速循環水泵節能項目自然環境的優勢所在?，F(xiàn)以某發電廠雙速循環水泵改造為例進行經濟性分析。循環水泵的耗能計算式為
P=√3UICOSφ (4)
式(4)中，P為運行循環水泵所消耗的電能，kW；
U為循環水泵電機的電壓kV；I為循環水泵電機的電流A；cos為電機的功率因數。該循環水泵電機型號為Y1250-12／1730-1，采用單繞組變極的方法，通過改變繞組端部聯線的連接方式來獲得兩種極數；高速495r／min時，12極；低速422r／min時，14極。改造后進行了負載試驗，試驗數據見表1。
如果對某電廠循環水泵進行雙速改造，以200MW機組為例，在冬季循環水泵處于低速運行工況，1臺循環水泵冬季運行的時間為3000h，上網電價按0．2元／(kW·h)計，可節約電費：
3000×332.55×0.38=37.92萬元
如果1臺循環水泵雙速改造按改造費用為20萬元，投資回收期不足二個月。如在春秋兩季，采用一泵高速、一泵低速的靈活運行方式，投資回報率更高。
四、結束語
節能是人類合理適度開發利用自然資源的永恒課題，世界各國非常重視，電力部門尤為突出。將循環水泵改造為雙速運行，滿足了機組在不同季節和不同負荷工況下對循環水量的要求，降低了綜合發電成本，具有廣闊的應用前景。
|
|
 |

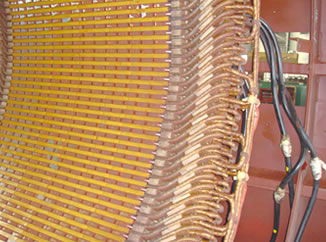

| 新的定子線圈經真空壓力浸漆后 | 改造的新定子線圈吊入真空浸漆缸中進行真空壓力浸漆 |
 |
 |

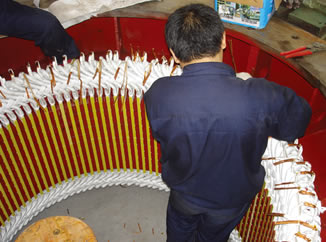

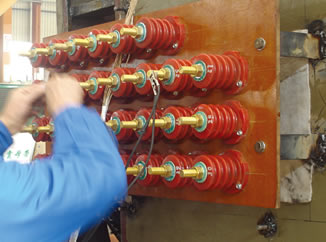

| 技工正在對改極后的定子線圈極相組接頭焊接 | 技工正在對出線樁頭進行測試 |
 |
 |

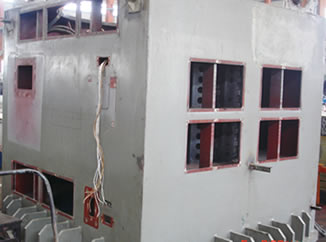

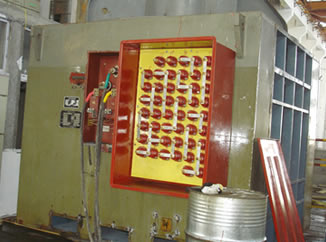

| 改雙極雙速后的循泵電機正在做空載試驗 | YKSL3500-16循泵電機改極 |
