三相異步電動機斷相運行燒損電動機的原因
三相異步電動機在斷相情況下運行（俗稱單相），會造成電動機定子繞組燒毀的事故。造成斷相運行的原因有多種，如：供電變壓器的初級或次級的一相熔斷器熔斷，電動機供電線路有故障，熔絲螺釘未擰緊或擰得過緊；熔絲選擇不合適或熔芯質量不好，個別提早擰斷；電動機繞組一相斷線或接線處接頭接觸不良，銅鋁接頭處發生電化反應，造成接觸電阻增大等等。
三相異步電動機斷相運行，會燒損電動機的原因是；一相斷電后，逆序磁場產生較大的制動力矩，減少了電動機的輸出力矩，當外加負載不變時，轉差率增大，定子繞組中電流比正常運轉時增大很多(如負載為100%時，電流將增大到額定電流的1.7—2.0倍)，致使銅損增大。此外電動機轉子被接近于100赫茲的逆序磁場交變磁化，鐵損也增大。由于銅損、鐵損都增大，結果使電動機溫度增高，最終導致定子繞組燒毀。

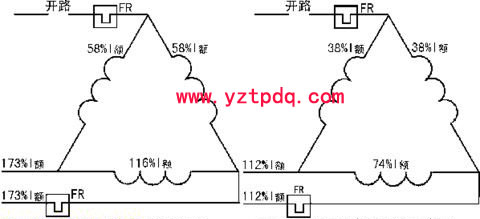

實踐中經常發現，雖然在電動機電源線路中加裝了熱繼電器，但電動機仍因缺相運行燒壞了繞組，而熱繼電器卻未動作。這是因?yàn)槠胀ǖ臒崂^電器不能可靠地保護三角形接法電動機的缺相運行。其原因可用圖來分析。
74% I額-58% I額=16% I額
但這時流過熱繼電器熱元件上的電流只是112%額定線電流。熱繼電器整定電流一般為電動機的額定線電流，所以熱繼電器長期不動作。因此，這相繞組就會因長時間過載而燒壞。
根據以上分析，普通型號的熱繼電器，對于三角形接法的電動機不一定能起到斷相保護的作用。所以三角形接法的電動機，必須采用帶斷相保護機構的熱繼電器(如JR16-口/3D型) 才能比較可靠地保護電動機。對于星形接法的電動機，采用普通型號的熱繼電器，只要正確使用，是可以起到斷相保護作用的。
