發電廠高壓電機節能變頻改造分析
摘 要：文章介紹了高壓變頻裝置的原理以及在豐鎮發電 廠實施的變頻改造，改造后節能效果顯著。
關鍵詞：變頻；節能降耗；原理；應用
中圖分類號：TM301 文獻標識碼：A 文章編號：1007—6921(2009)22—0096—02
1 存在的問題
豐鎮發電廠為單機200MW國產發電機組，電機容量設計在發電機滿負荷時還有10％～15％的 余量。年負荷率不到75％（一般在150MW運行）工況下運行，所以運行經濟性能差，2008年 上半年綜合廠用電率達9.89%，供電煤耗383g/kW·h。針對以上問題，將高壓變頻技術應用 在風機和泵類等流量的調節中，起到了節能降耗的作用。
2 高壓變頻技術原理簡介
高壓變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。 主要由整流（交流變直流）、濾波、再次整流（直流變交流）、制動單元、驅動單元、檢測 單元微處理單元等組成的。為了節能去更好地控制電機的轉速，由公式n=60f/p(n—同步轉 速；f—電源頻率；p—電機的極對數)可知：p值不是一個連續數值（為2的倍數）所以一般 不適合通過改變該值來調整電機的速度。但f能夠在電機的外面調節，再供給電機，且與n成 正比關系，這樣電機的旋轉速度就可以被自由控制。因此，以控制頻率為目的的變頻裝置， 就作為電機調速設備的優選。
當然，如果僅改變頻率而不改變電壓，頻率降低時會使電機出于過電壓（過勵磁），導致電 機可能被燒壞。因此變頻器在改變頻率的同時必須要同時改變電壓。輸出頻率在額定頻率以 上時，電壓卻不可以繼續增加，最高只能是等于電機的額定電壓。
當電機開始運轉時，變頻器的輸出電流、變頻器驅動時的起動轉矩和最大轉矩要小于直接用 工頻電源驅動電機時的值，在工頻電源驅動電機時，其啟動和加速沖擊電流都很大，為額定 電流的6～7倍。而使用變頻器供電時，變頻器的輸出電壓和頻率是逐漸加到電機上的，所以 電機啟動電流和沖擊要小些，啟動電流為額定電流的1.2～1.5倍，啟動轉矩為70%～120%額 定轉矩，從而降低了能耗，增加了電機的使用壽命。
根據流體力學原理，風機或泵類設備的輸出流量與其轉速成正比，輸出壓力與其轉速的平方 成正比，其消耗的功率與其轉速的三次方成正比。由此可見，當流量減少10%時，則相應降 低電機轉速，電機功耗可降低30%，采用變頻調速改變電動機的轉速，從而改變風機或泵的 轉速，以此來調節流量。在這種調節方式下，可以將節流調節的閥門或擋板等開度調至最大 ，減小管道系統的阻力，節約因克服調節阻力而引起的能耗。同時，采用變頻調節后，管道 系統的阻力能保持在使風機或泵工作的高效率點，減少因風機或泵的效率降低而造成的能耗 損失。
由此可見，變頻改造就是以調節頻率，改變電機轉速來滿足實際負載需要，從而代替原來工 頻運行的擋板或閥門調節控制方式，以達到節能的目的。采用變頻調速后，電動機轉軸與負 載直接相連，但電動機不再由電網直接供電，而是由變頻器供電，變頻器通過改變電動機的 供電頻率改變電機轉速，因此可以實現相當寬的頻率范圍內無級調速，而且在全范圍內具有 優異的效率和功率因數特性。采用變頻調速后，異步電動機轉速變?yōu)閚=60f(1-s)/p，其中f 為變頻器輸出頻率，s為異步電動機轉差率，p為電動機極對數。為了形成交流電壓，需要將 工頻電源整流（交流變直流）、濾波、再次整流（直流變交流），通過一系列的技術處理， 在變頻器的輸出端子間產生三相對稱的交流電壓。就可以通過調整此電壓的頻率來控制高壓 電機的輸出功率。
3 豐鎮發電廠高壓變頻器改造及應用
3.1 高壓電機參數及變頻器配置情況

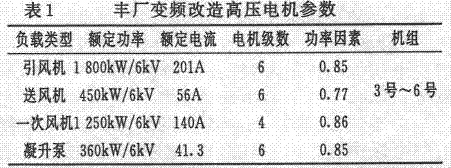

豐鎮發電廠變頻改造高壓電機參數見表1所示。
3號～6號機組每臺機組2臺引風機、2臺送風機、2臺一次風機電機采用一拖一方式加裝 變頻 裝置。即每臺電機加裝１臺變頻器；對2臺凝升泵電機采用一拖二方式加裝變頻裝置，即每 臺機組2臺凝升泵電機加裝１臺變頻器，正常１臺變頻運行，１臺工頻備用。
3.2 改造前后能耗比較
變頻器的運行頻率和電機轉速成正比，拿凝升泵某一負荷段閥門開度X舉例，工頻運行時耗 能 E=1.732×6 000Icos∮（I—實際電流；cos∮—功率因素），經過變頻改造后在該負荷段變 頻大概運行頻率應該為50X(Hz)，即變頻器在該負荷段軸功率降為額定功率的X的立方倍，即 P =XXXPe，減去變頻器本身和空調及其他耗能最大值10%Pe，即該負荷段變頻改造后預計節能P i=E-P-10%Pe。根據以上公式，對各具體負載年節能預算如下。

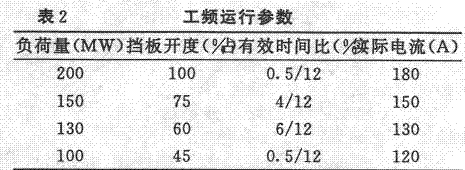

3.2.1 引風機節能。工頻運行參數（額定電流201A）見表2所示。
200MW負荷時由于電廠摻煨煤擋板全開，變頻器改造不節能。
150MW負荷時節能量：
Pi=1 325-939=386kW（節能比i=Pi/E=37%）
130MW負荷時節能量：
Pi=1148-569=580 kW（i=50.5%）
100MW負荷時節能量：
Pi=1060-334=726 kW（i=68.5%）
以有效時間計算引風機變頻器改造后可比之前節能：
(37%×4/12+50.5%×6/12+68.5%×1/24)/1=40.4%。〖HT5”，5〗
4臺機組1a節約電量約為：
700萬kW·h×4＝2 800萬kW·h。

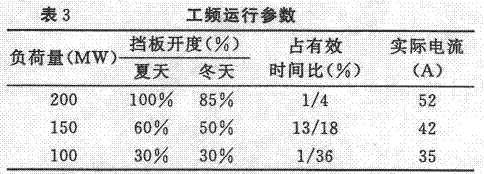

3.2.2 送風機節能。工頻運行參數(額定電流56A)見表3所示。
3.2.2.1 夏天節能計算：
200MW負荷時因之前工頻擋板全開，無變頻節能（i=0%)；
150MW負荷時節能量：
Pi=338-142=196 kW（i=58.0%）
100MW負荷時節能量：
Pi=281-57=224kW（i=79.7%）
以有效時間計算引風機變頻器改造后可比之前節能：
(0%×1/4+58.0%×13/18+79.7%×1/36)/1=44.1%。
3.2.2.2 冬天節能計算：
200MW負荷時節能量：
Pi=417.8-320.8=97 kW（i=23.2%）
150MW負荷時節能量：
Pi=337.5-100.5 =237 kW（i=70.2%）
100MW負荷時節能量
Pi=281-57=224kW（i=79.7%）
以有效時間計算引風機變頻器改造后可比原先節能：
(23.2%×1/4+70.2%×13/18+79.7%×1/36)/1=58.7%。
送風機年節電率為(44.1%+58.7%)/2=51.4%，4臺機組1a就節約電量約201萬kW·h×4＝8 04萬kW·h。
3.3 一次風機節能

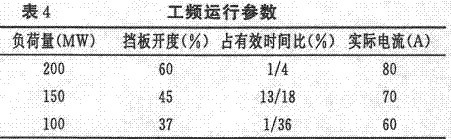

工頻運行參數(額定電流140A)見表4所示。
200MW負荷時節能量：
Pi=714-395=319 kW（i=44.7%）
150MW負荷時節能量：
Pi=625-238=387 kW（i=61.9%）
100MW負荷時節能量：
Pi=535-188=347 kW（i=64.8%）
以有效時間計算一次風機變頻器改造后可比之前節能：
(44.7%×1/4+61.9%×13/18+64.8%×1/36)/1=57.6%
4臺機組1a節約電量約402萬kW·h×4＝1 608萬kW·h。
3.4 凝升泵節能

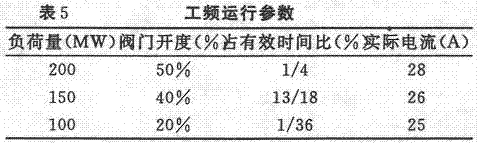

工頻運行參數(額定電流41.3A)見表5所示。
200MW負荷時節能量：Pi=244-81=163 kW（i=66.8%）
150MW負荷時節能量：Pi=225-59=166 kW（i=65.0%）
100MW負荷時節能量：Pi=216-39=177kW（i=81.9%）
以有效時間計算凝升泵變頻器改造后可比原先節能：
(66.8%×1/4+65.0%×13/18+81.9%×1/36)/1=65.9%
4臺機組1a節約電量約60萬kW·h×4＝240萬kW·h。
4 結束語
2008年豐鎮發電廠對3號～6號機組32臺轉機實施了變頻節能改造，共安裝變頻器28臺，一次 性投資3 453萬元。通過分析計算每年可節電約5 452萬kW·h，按0.3元/kW·h計算，每年不 但增加利潤1 635.6元，而且廠用電率下降0.5～0.8個百分點。投資回收期2.17a，節能 效果明顯。
