基于頻譜分析技術大型異步電動機的故障診斷
摘 要： 文章對電動機振動信號進行了頻譜分析，并分析了頻譜結構的特點，結合電動機振動特點和 故障機理，根據振動特征與故障之間的一定關系進行綜合分析對比，采用逐個排除的方法， 縮小范圍進一步認定產生振動故障的根源，從而保證診斷的準確可靠。
關鍵詞：電動機；頻譜分析；故障診斷
中圖分類號：TM343 文獻標識碼：B 文章編 號：1007—6921(2009)10—0083—03
某廠新購一臺功率1 288kW額定轉速2 984rmp大型三 相異步電動機,連續運行一年后開始出現持續性的較大振動。振動特征表現為：①起車后某 一時段(最短5min,最長2h)振動很小,之 后振動明顯增大,異常振動與負荷無關；②一旦振動起來持續不斷，突然斷電后振動仍然存 在；③熱車停車后再起車，振動很快又出現；④從起車到出現振動的時間有越來越短的趨勢 ；⑤振動有加重的趨勢。對電機整個轉子(包括電機自由端的冷卻風扇)在專用動平衡機進行 動平衡并仔細重新安裝調整后異常振動情況依然存在。
1 振動信號測試方法
將電機已從現場拆下,放置到專門檢修電機的電修車間，電修車間有良好的安裝基礎和 實驗條件。采用下列方案進行試驗：①空載下進行；②測試電機起車過程振動、額定轉 速下的振動和斷電時的振動信號；③電機基礎不固定和基礎良好固定條件下分別測試。振 動信號拾取采用具有良好高頻特性的ICP壓電式加速度傳感器，有利于提高信噪比。安裝在 電機輸出軸端軸承座的三個方向上，分別測量水平徑向、垂直徑向、軸向的振動。采用美國 Iotech公司ZonicBook/618E型振動信號采集分析儀器, 主要技術指標：8通道動態信號輸入 ；16位A/D轉換;最大采樣頻率1MHz;分析頻率10Hz～20KHz。
2 電機振動波形與頻譜圖

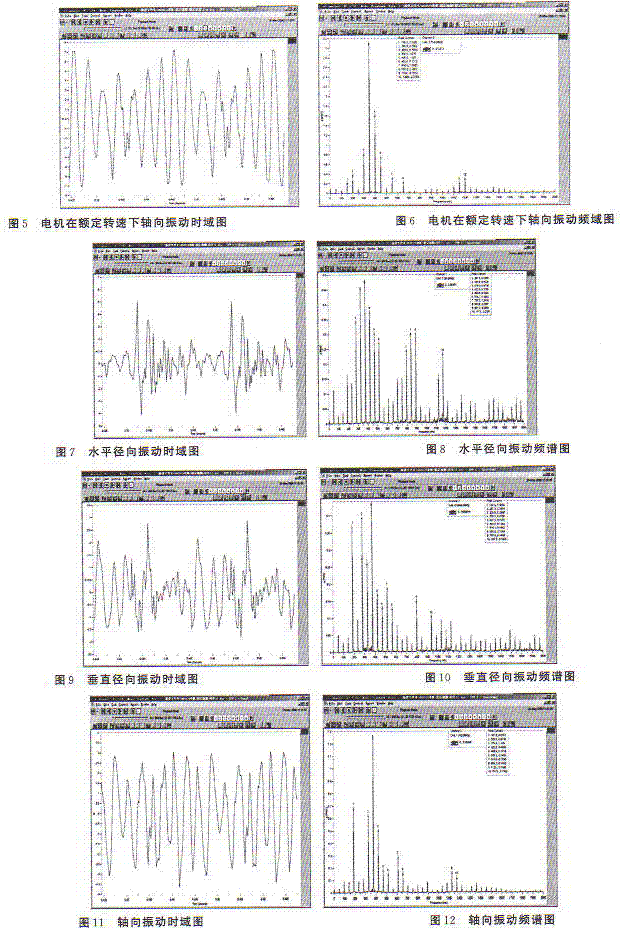

2.1 額定轉速運行狀態下振動時域、頻域圖(如圖1～6)。
2.2 在額定轉速下斷電各測點的時域、頻域圖(如圖7～12)。
3 診斷分析與結論

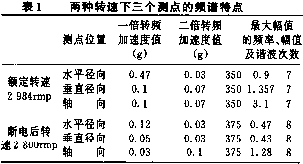

轉速2 984rmp時對應的轉頻為49.7Hz；轉速2 800rmp時對應轉頻為46.7Hz。
頻譜圖表明：不論運行在額定轉速還是電機斷電后，電機振動頻譜呈現林狀分布，頻率從 轉頻、2倍轉頻、3倍轉頻……,具有豐富的諧波，最大峰值分別出現在7倍轉頻、8倍轉頻， 并且4～12倍轉頻的能量占主體。根據轉子系統的故障機理，故障診斷依據與振動特征 和敏感參數進行綜合判定，不同的故障類型的振動特征、敏感參數有部分相同或相似之處， 當異常振動由多種原因造成時，更增加分析判斷難度。為此本文采用正向推理法，最終找到 電機異常振動的根源。
電機達到額定轉速后突然斷電，靠轉子自身慣性自行停車而不采取任何制動，由于轉 子轉動慣量很大，所以停車時間很長，轉速下降很慢。在轉速緩慢下降過程中電機一直振動 較大，直到下降到1 000rmp后振動開始減少。運行在額定轉速下與斷電下一瞬間的振動 無差別。表明電機振動是由電機本身的機械部分引起的,與電氣無關。
電修車間有專用固定電機的基礎，不存在基礎松動的問題，可以排除基礎松動因素， 振動故障完全是由電機本身引起的。
電機從停止緩慢升到額定轉速，在額定轉速下三個測點的頻譜圖均表現為林狀譜線， 高次諧波很豐富，且均為一次轉頻的整數倍頻，頻譜圖中諧波能量較分散，基頻振動分量不 大，時域波形為隨機信號，根據這些特征排除轉子不平衡、轉子彎曲故障的可能。
該電機使用油膜軸承，如出現油膜渦動和油膜振蕩也會造成電機振動。油膜渦動時有 較大的徑向振動，特別是頻譜圖中有明顯而穩定的渦動頻率分量 (0.43～0.48)倍轉頻，而 頻譜圖中一直未出現該頻率，可排除存在油膜渦動情況。
若存在軸承間隙過小、轉子動撓度較大等原因?qū)?dǎo)致轉子與定子件產生摩擦，振動頻率會出 現一些高頻諧波及分?jǐn)?shù)諧波振動，雖然在足夠高阻尼的轉子系統中可能完全不出現分?jǐn)?shù)諧波 振動，但具有兩大特征：振動隨轉速變化不明顯以及時域波形有明顯消波。對比波形圖可以 排除電機有轉子與靜止件產生摩擦故障的可能。
通過以上分析和排查，產生故障根源的范圍初步確定為：①軸承間隙不當?？赡苡捎?軸承瓦殼多次拆卸及振動所致。滑動軸承軸瓦間隙不當也會影響到一次轉動頻率特別是間隙 過大時4～10倍頻分量較顯著；②轉子系統機械松動，瓦殼與機體之間配合松動達不到技術 要求。該故障下振動頻譜易產生精確的2倍頻，3倍頻，4倍頻……。［參考文獻］
［1］ 鐘秉林,黃仁.機械故障診斷學［M］.北京:機械工業出版社，1997.
［2］ 廖伯瑜. 機械故障診斷基礎［M］.北京:冶金工業出版社，1995.
［3］ 黃長藝,嚴普強.機械工程測試技術基礎［M］．北京:機械出版社，2001.
［4］ 陳克興,李川奇.設備狀態監視與故障診斷技術［M］.北京:科技文獻出版社，1 991.
［5］ 雷繼堯,何世德.機械故障診斷基礎知識［M］.西安：西安交通大學出版社，19 91.
［6］ 張正松等.旋轉機械振動監測與故障診斷［M］.北京:機械工業出版社，1991.
［7］ 鄺樸生等.現代機器故障診斷學［M］.北京:農業出版社，1991.
